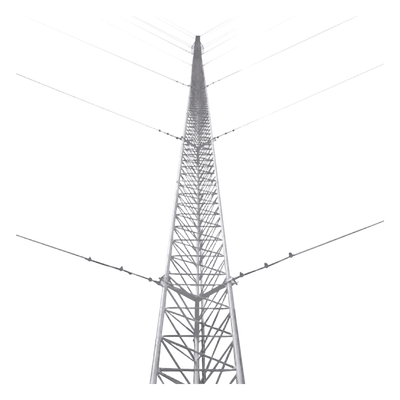

Kit de Torre Arriostrada de Piso de 15 m Altura con Tramo

Kit de Torre Arriostrada de Piso de 15 m Altura con Tramo

(0 reseña)
Kit de Torre Arriostrada de Piso de 15 m Altura con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida).
$ 15,931.27 $ 15,931.27
$ 13,733.85
MXN - Impuestos incluidos
  • Marca
Contáctanos
Términos y condiciones
Devoluciones sin costo durante 30 días
Compra protegida y envíos a todo México

Referencia interna: KTZ-30E-015

Características Destacadas

  • Normativa: ISO 9001:2015
  • Gran Elevación / Bajo costo
  • 100% Inspección de Ensamble Tramo - Tramo
  • Galvanizado: Electrolítico (ASTM B-633)
  • Aplicación: Zonas secas libre de corrosión

Características Físicas

  • Carga Axial Máxima: 200 Kg
  • Altura: 15 metros (5 tramos)
  • Resistencia al viento: 200 km/hr
  • Protección anticorrosiva: Galvanizado Electrolítico (ASTM B-633)
  • Aplicación: Intemperie (Zonas desérticas o baja humedad)
Componentes del Kit
  • 5 x STZ30 - Tramo de torre de 30 cm de ancho de cara
  • 1 x SCZ30P - Copete de torre de 30 cm con opresor para pararrayo
  • 1 x SBA30 - Base para torre de 30 cm
  • 1 x SAB30 - Ancla para base de torre
  • 3 x SJB30 - Brida de sujeción de Retenida
  • 3 x SAP02 - Ancla de piso para Retenida
  • 18 x CUELLO-14-HDG - Cuello para cable de retenida
  • 54 x NUDO-316-FJG - Abrazadera tipo perro de 3/16'
Accesorios Opcionales

No incluye: Cable de retenida (recomendamos 160 metros de SRET-318-CAM)

No incluye: Tensores (recomendamos 9 TEN1/2X6OGJ o TEN1/2X6OQJ)

**No usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera pérdida de garantía del equipo**

Sistema de Señalización/Iluminación
  • 2 x EIGSLSE - Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810
  • 2 x HLU3R2 - Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco

Sistema de línea de vida
  • 1 x SHE-LV - Par de herrajes de sujeción
  • 1 x S-GULV - Guía para línea
  • 18 x SRET-338CAM - Cable de 3/8'
  • 6 x NUDO-38FJG - Nudo forjado 3/8'
  • 2 x CUELLO-38-HDG - Cuello 3/8'
  • 1 x TRY-ACC-SLIDER - Carro de Seguridad para Instalador (Opcional)
  • 1 x SYS-USA7B - Arnés de Suspención (Opcional)

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura

Sistema de Tierra Física Recomendada
  • 1 x TG45AB - Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
  • 1 x S610 - Registro plástico
  • 3 x TGCR11 - Conector de Ojo
  • 2 x TGAB18 - Conector para Varilla
  • 1 x TGBUSG10 - Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN)

Sistema de Pararrayos Básico
  • 1 x TGTDPC - Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
  • 1 x TG45AB - Electrodo de 45 Amp. Con saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel
  • 1 x S610 - Registro plástico chico
  • 1 x ANTIOX - Aerosol para protección de terminales
  • 3 x TGCR11 - Conector de Ojo
  • 2 x TGAB18 - Conector para Varilla
  • 10 x TGAC - Aislador para torre

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos

*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros

Recomendaciones

  • Asegúrese de que la instalación sea realizada por un profesional capacitado
  • Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
  • No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
  • Debe realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
  • La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo
  • Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo

Diagrama de Instalación

Ver diagrama de conexión de Tierra Física + Pararrayo

Diagrama de instalación de retenida

Kit Pararrayo + Tierra física

KLP-TZ15-PRO - Kit completo ideal para torres de 15 m con dipolo corona, cableado y electrodos

O también puede cotizar individualmente los componentes de Tierra física o Pararrayo

Imágenes de Instalación

Imágenes de instalación

Especificaciones

Marca SYSCOM TOWERS
